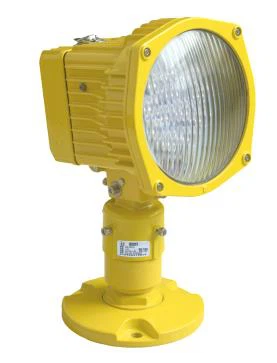

EUL-TH

Prahové svetlo na letiskovej dráhe

Súlad s normami

CAAC: AC-137-CA-2015-03

OCHÚ: GB/T 7256

ICAO: príloha 14, zväzok 1

IEC: TS 61827

FAA: AC 150/5345-46

NATO: STANAG 3316

Aplikácia/použitie

Prahové svetlo letiskovej dráhy

Funkcie

Patentovaný optický dizajn na zabezpečenie úplného svetelného bodu, keď je sklo čiastočne zakryté pre prahové svetlo letiskovej dráhy.

Filter s vylepšeným procesom poťahovania, s dobrou priepustnosťou, vysokou lepením a vynikajúcou tepelnou stabilitou

Medzinárodná štandardná predzaostrovacia žiarovka PK30D s presným umiestnením a prvotriednou presnosťou distribúcie svetla

Samozarovnávací optický komponent bez potreby prekalibrovania pri výmene žiarovky, ako aj optických komponentov

Vlastná konštrukcia reflektora, spracovanie pohárov za studena, teplotné výkyvy nespôsobia žiadne praskliny v skle a filtri

Kompaktná štruktúra a atraktívny vzhľad, s malou veternou plochou a silnou schopnosťou proti víchriciam

Hlavné telo je vyrobené z hliníkovej zliatiny s antikoróznym povrchom, všetky upevňovacie prvky sú vyrobené z nehrdzavejúcej ocele, vhodné do drsného prostredia

Vysoko presné obrábanie dielov, aby sa zabezpečila kvalita a presnosť všetkých rozmerov

Kované zariadenie s presným obrábaním, vyhovujúce normám FAA, zabezpečujúce dobrú stabilitu a spoľahlivosť

Ochrana prípravku proti vniknutiu stupeň krytia IP65, ochrana interiéru pred prachom, čo zaisťuje pohodlnú a bezpečnú inštaláciu

Kalibrátor je možné s vysokou presnosťou inštalovať priamo na telo

Údržba bez použitia náradia, jednoduchšia demontáž a výmena žiarovky

Vymeniteľné, modulárne navrhnuté komponenty, použiteľné pre všetky druhy zvýšených jednosmerných svetiel (halogénový typ), ktoré účinne znižujú zásoby.

Štruktúra

1. predný kryt

2. optický kryt

3. tesnenie optického krytu

4. filtrovať

5. reflektor

6. svetelné telo

7. držiak svietidla

1. svietidlo

2. ľahké tesnenie tela

3. zadný kryt

4. kolík závesu

5. predná nastavovacia skrutka

6. podložka

kolík závesu

1. zadná nastavovacia skrutka

2. bočná uzamykacia skrutka

3. základňa tela

4. nastavovacia skrutka

5. zásuvka žiarovky

6. vodotesná žľaza

zástrčka

Svetelný zdroj

Žiarovka: Jedna halogénová žiarovka 150W / 6.6A Pk30d Prefocus.

Fotometrické údaje

QQ20211104112757

EUL-TH (zelená), obrázok ICAO A2-3

Aplikácia		Hlavný	Lúč		Farba	Requiredmin avg.	Actualavg.cd
		H		V
	ICAO	±5,5°
EUL -TH	Obrázok	(Toe-in		1°—10°	Zelený	10000	12221
	A2 -3	3.5°)

Údaje o balení

1 vyvýšený

veľkosť svetla: 220×220×265 mm³

Jednotka čistej hmotnosti: 1,91 kg

Celková hmotnosť: 2,33 kg

Príslušenstvo

	Popis	Objednávka č.
1	Príruba (10 palcov)	FL-10
2	Príruba (12 palcov) Skrutka G2	FL-12-X-G2
3	Frangible Spojka (2 palce)	FC-02
4	Izolačný transformátor (150 W)	ITF-150-066
5	Sekundárny štýl konektora Calbe 7	REC 7
6	Corrector	954211
7	Izolačný transformátorový box	TJB-12

Náhradné diely

Struc č.	Názov časti	Orde r č.	Popis
2	Optický kryt	31108	Predné sklo JJD
3	Tesnenie optického krytu	41110	Tesniace komponenty predného krytu Gumový pásik
4	Filter	31317-G	Filter (náterová fólia) 115-zelená
4	Reflektor	31109	Predné sklo JJD
6	Držiak svietidla	945518	Test držiaka žiarovky s vyvýšeným svetlom pre PK30D
7	Lampa	L64361	Predostrená halogénová žiarovka 150W 6.6A
8	Tesnenie tela žiarovky	41111	Tesniace tesnenie zadného krytu
18	Zásuvka na lampu	41221	Zásuvka na lampu
19	Vodotesná žľaza	48404	Kovová vodotesná žľaza MG18×1.5
20	Zástrčka Style 6	HT70603	Sekundárny káblový konektor-A6 Dvojžilová zástrčka (plochá Typ) - Odolnosť proti vysokým teplotám
	Pánt	945519	Pánt so zadným krytom (Assy)
